Introdução

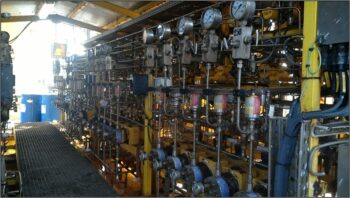

As montagens de tubing de pequeno diâmetro (SBT) são amplamente utilizadas em plantas de processamento de petróleo e gás, refinarias, estações de geração de energia e plantas petroquímicas. Elas conectam instrumentos ao processo para monitoramento, controle e proteção. A integridade dessas montagens é crucial para evitar falhas que podem resultar em vazamentos e incidentes graves.
Complexidade e Vulnerabilidades
Devido à complexidade e ao uso extensivo, as instalações de SBT são vulneráveis a falhas por instalações impróprias e/ou por falta de inspeção efetiva e programas de manutenção. Isso significa que, se boas práticas não forem aplicadas durante todo o ciclo de vida do conjunto SBT, há uma probabilidade relativamente alta de que um evento de falha de integridade ocorra em algum momento durante o serviço. A necessidade de reconhecer as montagens de SBT como potencialmente de alto risco também é evidente. Grandes organizações têm direcionado seus investimentos para treinamentos dos colaboradores e serviços de inspeção. No entanto, se esta prática estiver atrelada a ações corretivas, há um grande potencial de repetição de falhas. Portanto, é necessário que o gerenciamento de SBT seja uma prática enraizada na cultura da empresa.
Dados Estatísticos

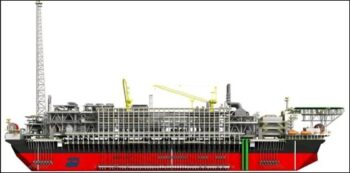

Estima-se que um ativo de produção ou FPSO tem em média acima de 15.000 componentes. Em média, é encontrada uma taxa de falhas de mais de 40% na inspeção inicial, das quais acima de 80% são conexões com aperto insuficiente. É encontrado um vazamento de hidrocarboneto por viagem de inspeção.
Uma conexão com aperto incorreto e vazamento pode ocasionar uma parada de produção de uma plataforma, bem como permitir emissões fugitivas para a atmosfera. Portanto, é de suma importância adotar práticas que garantam a integridade do sistema.
Projeto
O projeto de montagens SBT deve seguir políticas e especificações de engenharia da empresa, considerando fatores como segurança, condições de serviço, cargas estáticas e dinâmicas, e seleção de materiais. É essencial fornecer informações detalhadas para instalação segura e eficiente, incluindo desenhos, instruções e listas de materiais.
Atividades de Projeto:
- Avaliação Inicial: Considerar padrões de desempenho do sistema e aplicar medidas de mitigação de ameaças.
- Seleção de Materiais: Garantir compatibilidade dos materiais com os fluidos internos e condições ambientais externas.
- Especificação de Tubing e Conexões: Definir dimensões, espessura de parede e tipos de conexões adequadas.
- Seleção de Válvulas: Escolher válvulas apropriadas para isolamento e controle, considerando requisitos de segurança.
Instalação
A instalação deve ser realizada por pessoal competente, seguindo as orientações do padrão de trabalho definido durante o projeto. É importante considerar o manuseio de materiais, controle de estoque e segregação de componentes para evitar misturas de materiais diferentes. Ferramentas adequadas devem estar disponíveis no local.
Práticas de Instalação:
- Manuseio e Controle de Estoque: Implementar políticas rigorosas de segregação de materiais e garantir identificação clara dos componentes.
- Revisão Inicial: Revisar o conteúdo definido durante o projeto e realizar uma pesquisa no local antes da instalação para garantir a execução correta da instalação.

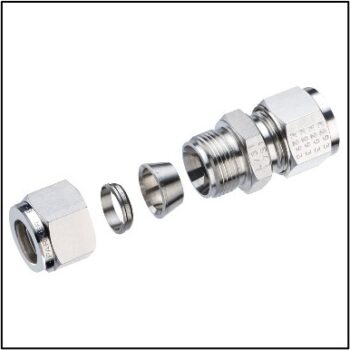

- Conexões: Garantir que as conexões sejam identificadas corretamente e instaladas de acordo com as especificações.
Inspeção e Manutenção
As montagens SBT requerem inspeção regular para garantir a integridade contínua. Programas de inspeção devem ser planejados e implementados, identificando e corrigindo falhas como conexões mal apertadas, corrosão e vibração. A manutenção deve incluir procedimentos de isolamento e teste de pressão após intervenções.
Procedimentos de Inspeção:
- Inspeção Visual: Verificar conexões, suportes, danos mecânicos e corrosão.
- Gestão de Intervenções: Realizar avaliações de risco e priorizar ações corretivas com base na criticidade das falhas.
Suporte e Proteção
O suporte adequado das montagens SBT é crucial para evitar falhas devido a cargas estáticas e dinâmicas. As montagens devem ser projetadas para acomodar expansão térmica e vibração, utilizando configurações otimizadas e espaçamento adequado entre suportes.
Considerações de Suporte:
- Montagens em Tubing: Proteger conexões contra movimento relativo e garantir suporte adequado.
- Montagens em Estrutura: Considerar expansão térmica e movimento relativo entre tubing e estrutura.
Competência e Treinamento
A competência do pessoal envolvido no projeto, instalação e manutenção das montagens SBT é fundamental. Programas de treinamento e avaliação devem ser implementados para garantir que todos os envolvidos sejam devidamente qualificados.
Requisitos de Competência:
- Gestores e Supervisores: Treinamento e experiência para gerenciar atividades de SBT.
- Projetistas: Competência em projeto de SBT e experiência prática.
- Instaladores e Técnicos: Treinamento e avaliação de competência para instalação e manutenção de SBT.
Conclusão
Seguir estas diretrizes ajuda a garantir a segurança e a integridade das montagens SBT ao longo de seu ciclo de vida, minimizando riscos e melhorando a eficiência operacional. A implementação de práticas rigorosas de projeto, instalação, inspeção e suporte, juntamente com programas de treinamento e competência, é essencial para o sucesso das operações com tubulações de pequeno diâmetro.
A Polar, com sua nova unidade de negócios de processos e instrumentação, está preparada para ajudar os clientes no manuseio de SBT. Com expertise técnica e soluções personalizadas, a Polar pode fornecer suporte abrangente desde o projeto até a manutenção, garantindo a integridade e eficiência das montagens de tubing de pequeno diâmetro.
